Opis produktu

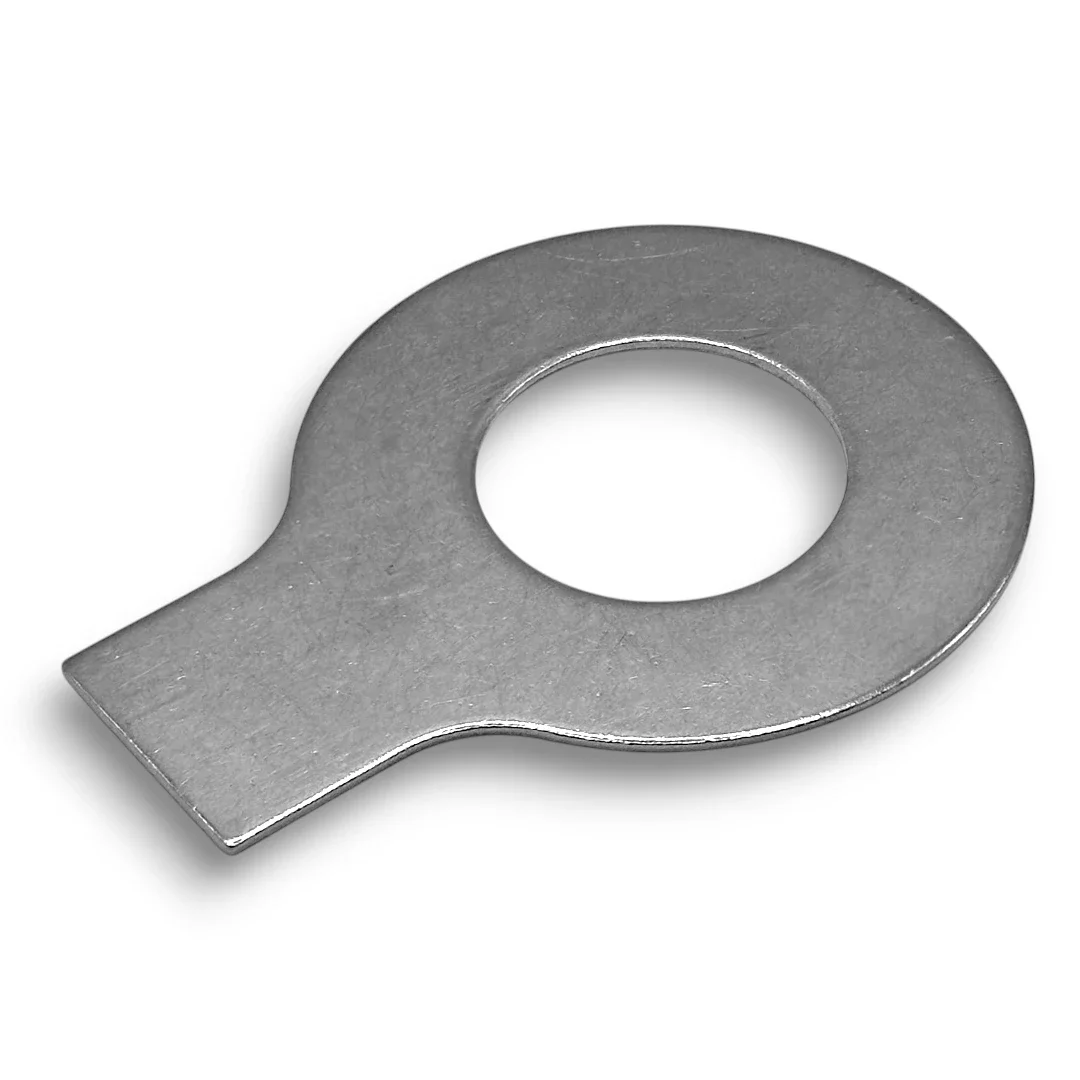

Podkładki odginane z długim noskiem – DIN 93Podkładka zabezpieczająca wg normy DIN 93 to element złączny o specjalnej konstrukcji, wyposażony w charakterystyczną, wydłużoną wypustkę (zwaną potocznie "noskiem"). Należy do grupy podkładek odginanych, które zapewniają blokadę kształtową, a nie tylko cierną.
Zasada działania
W przeciwieństwie do podkładek sprężystych (np. DIN 127), które działają poprzez naprężenie, podkładka DIN 93 oferuje fizyczne zablokowanie ruchu obrotowego.
* Montaż: Podkładkę umieszcza się pod łbem śruby lub nakrętką tak, aby "nosek" wystawał w kierunku krawędzi elementu mocowanego.
* Blokada: Po dokręceniu śruby, długi nosek zagina się młotkiem w dół, opierając go o krawędź obudowy lub korpusu maszyny.
* Efekt: Podkładka jest trwale unieruchomiona względem podłoża. Uniemożliwia to poluzowanie się połączenia nawet przy ekstremalnych wibracjach udarowych.
Zastosowanie
Podkładki te są niezastąpione w budowie ciężkich maszyn, pojazdów szynowych, silników oraz w przemyśle stoczniowym. Stosuje się je wszędzie tam, gdzie otwór montażowy znajduje się blisko krawędzi elementu, co pozwala na skuteczne zagięcie noska.
Materiały – Dlaczego stal nierdzewna?
Ponieważ proces montażu wymaga uderzania i zaginania materiału, powłoki antykorozyjne (jak ocynk) mogłyby ulec uszkodzeniu (odpryśnięciu). Zastosowanie litej stali nierdzewnej eliminuje ten problem:
* Stal nierdzewna A2 (AISI 304): Gwarantuje, że podkładka nie skoroduje po zagięciu. Standard w inżynierii lądowej.
* Stal kwasoodporna A4 (AISI 316): Niezbędna w środowisku morskim i chemicznym. Stal ta zachowuje swoje właściwości plastyczne i antykorozyjne nawet w najtrudniejszych warunkach.
