Opis produktu

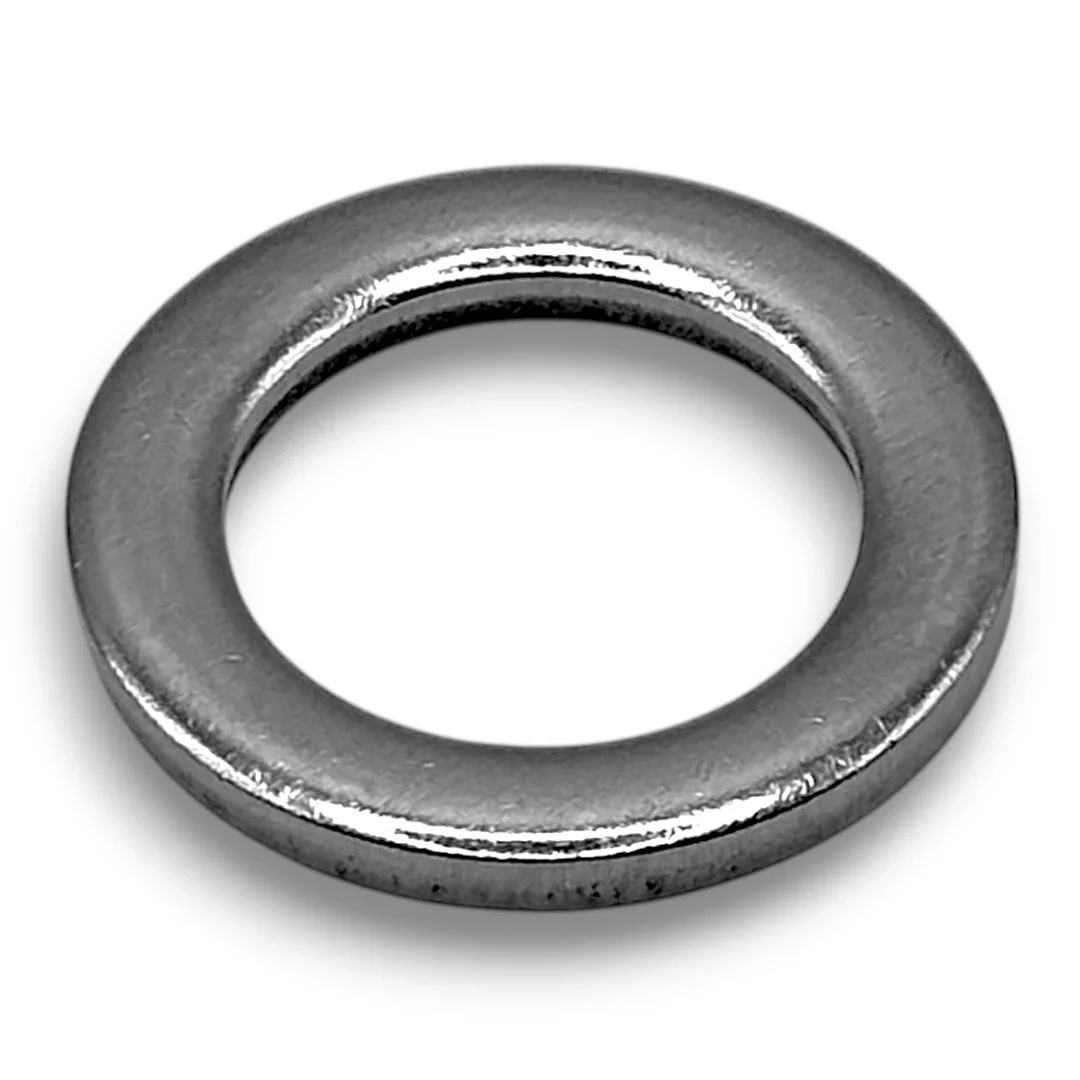

Podkładka zmniejszona (mała) – DIN 433 / ISO 7092Podkładka płaska zmniejszona wg normy DIN 433 (zgodna z ISO 7092) to precyzyjny element złączny o specyficznych proporcjach. Jej cechą charakterystyczną jest zredukowana średnica zewnętrzna w stosunku do standardowych podkładek (DIN 125).
Dlaczego "zmniejszona"? (Współpraca z DIN 912)
Ten typ podkładki został zaprojektowany głównie do współpracy ze śrubami o łbie walcowym z gniazdem imbusowym (norma DIN 912 / ISO 4762).
* Montaż w gniazdach: W maszynach i formach wtryskowych śruby imbusowe często chowa się w specjalnie wyfrezowanych zagłębieniach (pogłębieniach walcowych), aby łeb nie wystawał ponad powierzchnię.
* Standardowa podkładka jest zbyt szeroka i nie zmieściłaby się w takim otworze. Podkładka DIN 433 ma średnicę dopasowaną idealnie do średnicy łba śruby walcowej, dzięki czemu bez problemu wchodzi w gniazdo.
Rozwiązanie problemu braku miejsca
Podkładki DIN 433 są niezastąpione wszędzie tam, gdzie przestrzeń montażowa jest ograniczona:
* Gdy otwór znajduje się bardzo blisko krawędzi obudowy lub spawu.
* W precyzyjnej elektronice i mechanice precyzyjnej, gdzie każdy milimetr ma znaczenie.
* Gdy zależy nam na dyskrecji połączenia (podkładka nie wystaje spod łba śruby).
Dostępne warianty materiałowe
Ze względu na precyzyjny charakter zastosowań, oferujemy te podkładki w wysokich klasach stali:
* Stal nierdzewna A2: Standard w automatyce, budowie maszyn pakujących i urządzeniach AGD.
* Stal kwasoodporna A4: Dedykowana do aparatury chemicznej, przemysłu spożywczego oraz urządzeń pracujących w trudnych warunkach (np. pompy, zawory).
