Gwint w cienkiej blasze: jak zamontować nitonakrętkę w profilu krok po kroku

Strefa Wiedzy Bufmax  |  Technika nitowania i gwintowania  |  Czas czytania: ok. 5 min

Cienka blacha, profil zamknięty, rura kwadratowa - wszędzie tam, gdzie grubość materiału nie pozwala na nacinanie gwintu tradycyjnym gwintownikiem, nitonakrętka jest rozwiązaniem o sprawdzonej skuteczności. Pozwala uzyskać trwały gwint wewnętrzny w materiale o grubości od 0,5 mm, bez dostępu do drugiej strony elementu. Warunkiem jest jednak prawidłowy montaż - błędy na etapie doboru lub osadzania skutkują obrotem nakrętki w gnieździe lub wyrwaniem gwintu pod obciążeniem.

Kiedy nitonakrętka jest właściwym rozwiązaniem?

Nitonakrętka (znana też jako wkładka nitowana lub tuleja nitowana) sprawdza się w następujących sytuacjach:

• Zbyt mała grubość materiału - blachy o grubości poniżej 3-4 mm nie mają wystarczającej głębokości, by naciąć pełnowartościowy gwint. Nitonakrętka przenosi obciążenie na zgnieciony kołnierz po drugiej stronie otworu, nie na gwint w materiale bazowym.
• Brak dostępu od drugiej strony - profile zamknięte, rury, gotowe podkonstrukcje, gdzie nakrętka tradycyjna nie ma jak być podtrzymana podczas dokręcania.
• Konieczność demontażu - w odróżnieniu od nitu zrywanego, nitonakrętka umożliwia wielokrotne wkręcanie i wykręcanie śruby bez degradacji połączenia.
• Estetyka i szczelność - nitonakrętki kołnierzowe tworzą równą, zamkniętą powierzchnię od strony widocznej, bez wystających elementów.

Jak zamontować nitonakrętkę w profilu - narzędzia i przygotowanie

Do osadzenia nitonakrętki niezbędne są:

• Klucz do nitonakrętek (ręczny lub pneumatyczny) - wyposażony w gwintowany trzpień pasujący do rozmiaru nakrętki (M4, M5, M6, M8, M10 lub M12). Użycie wiertarki zamiast dedykowanego narzędzia jest błędem - nie zapewnia kontrolowanego skoku ściągania.
• Wiertło o średnicy otworu montażowego - każdy rozmiar nitonakrętki wymaga ściśle określonej średnicy otworu. Zbyt duży otwór nie pozwoli nakrętce utrzymać się w materiale; zbyt mały uniemożliwi prawidłowe osadzenie. Producenci podają średnicę otworu dla każdego rozmiaru - wartości te należy traktować jako obowiązujące, nie orientacyjne.
• Klucz lub wkrętarka do kontroli momentu - przy dokręcaniu śruby w osadzonej nakrętce moment nie powinien przekraczać wartości dopuszczalnej dla danego rozmiaru gwintu i materiału nakrętki.

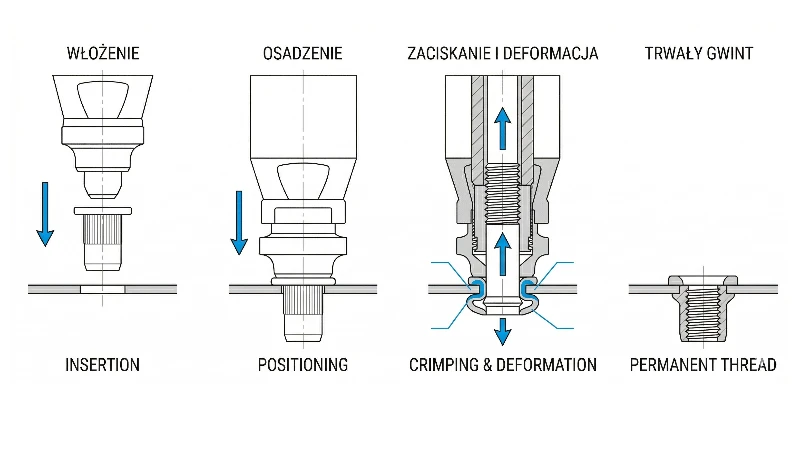

Jak zamontować nitonakrętkę w profilu - procedura krok po kroku

Krok 1 - Wiercenie otworu montażowego

Wywierć otwór wiertłem o średnicy zalecanej przez producenta dla wybranego rozmiaru nakrętki. Otwór powinien być czysty, bez zadziorów - zadziory na krawędzi otworu mogą uniemożliwić prawidłowe dociśnięcie kołnierza nakrętki do powierzchni materiału i zniekształcić osadzenie. W razie potrzeby sfazuj otwór lub usuń zadziory pogłębiaczem.

Krok 2 - Nakręcenie nitonakrętki na trzpień klucza

Wkręć nitonakrętkę na gwintowany trzpień narzędzia. Powinna siedzieć swobodnie, bez nacisku - nie dokręcaj jej siłą. Trzpień klucza pełni funkcję mandrylu ciągącego, a nie śruby mocującej.

Krok 3 - Wsunięcie nakrętki w otwór

Włóż nitonakrętkę w przygotowany otwór tak, aby kołnierz przylegał płasko do powierzchni materiału po stronie widocznej. W profilach zamkniętych i rurach upewnij się, że nakrętka jest właściwie wycentrowana i nie opiera się o krawędź otworu skośnie.

Krok 4 - Osadzenie przez ściągnięcie

Uruchom klucz - ręczny lub pneumatyczny. Narzędzie pociąga trzpień ku sobie, jednocześnie dociskając kołnierz do materiału. Tuleja nakrętki odkształca się plastycznie po drugiej stronie otworu, tworząc stopę (zgniot), która blokuje nakrętkę przed obrotem i wyrwaniem. Właściwie osadzona nakrętka kołnierzowa nie obraca się pod działaniem momentu i nie ma luzu osiowego.

Przy nitonakrętkach kołnierzowych zgniot jest większy i bardziej regularny niż przy nakrętkach bez kołnierza, co przekłada się na wyższą nośność na wyrwanie przy tej samej średnicy gwintu.

Krok 5 - Odkręcenie trzpienia i kontrola osadzenia

Wykręć trzpień z osadzonej nakrętki. Sprawdź ręcznie, czy nakrętka jest nieruchoma - nie powinna obracać się ani chwiać. Próbnie wkręć śrubę odpowiedniego rozmiaru, aby zweryfikować, że gwint nie jest uszkodzony podczas osadzania.

Najczęstsze błędy montażowe

• Zbyt duży otwór - nakrętka obraca się pod momentem dokręcania śruby. Otwór o 0,2-0,3 mm większy niż zalecany wystarczy, by zgniot nie blokował nakrętki wystarczająco mocno.
• Zbyt mały skok ściągania - niepełne osadzenie sprawia, że stopa zgniotowa jest za mała. Nakrętka trzyma się luźno i wysuwa pod obciążeniem osiowym.
• Zastosowanie nakrętki do zbyt grubego materiału - każda nitonakrętka ma określony zakres grubości materiału (zakres zacisku). Użycie nakrętki krótkiej w grubej blasze powoduje, że tuleja nie ma gdzie się odkształcić i osadzenie jest wadliwe.
• Brak kontroli momentu przy dokręcaniu śruby - przekroczenie dopuszczalnego momentu dokręcania może obrócić lub wyrwać nakrętkę z gniazda, szczególnie w miękkich materiałach (aluminium, cienka stal).

Materiał i rozmiar - jak dobrać nitonakrętkę kołnierzową?

Nitonakrętki kołnierzowe dostępne są w trzech podstawowych materiałach:

• Stal ocynkowana - do zastosowań wewnętrznych i w osłoniętych konstrukcjach stalowych. Najniższy koszt, dobra nośność mechaniczna.
• Stal nierdzewna A2 - do środowisk zewnętrznych, przy kontakcie z wilgocią i korozją atmosferyczną. Wymagana przy łączeniu elementów ze stali nierdzewnej, aby uniknąć korozji galwanicznej.
• Aluminium - do lekkich konstrukcji aluminiowych i tam, gdzie masa ma znaczenie. Niższa nośność mechaniczna – stosować wyłącznie przy obciążeniach zgodnych z danymi producenta.

Rozmiar gwintu dobiera się do śruby i przewidywanego obciążenia. Przy połączeniach konstrukcyjnych należy sprawdzić dopuszczalne obciążenie na wyrwanie i skręcanie dla wybranego rozmiaru i materiału - dane te podawane są w dokumentacji technicznej producenta.

⭐ Wybór ekspertów Bufmax

Do osadzania gwintów w cienkiej blasze i profilach zamkniętych rekomendujemy sprawdzone rozwiązanie z naszego asortymentu:

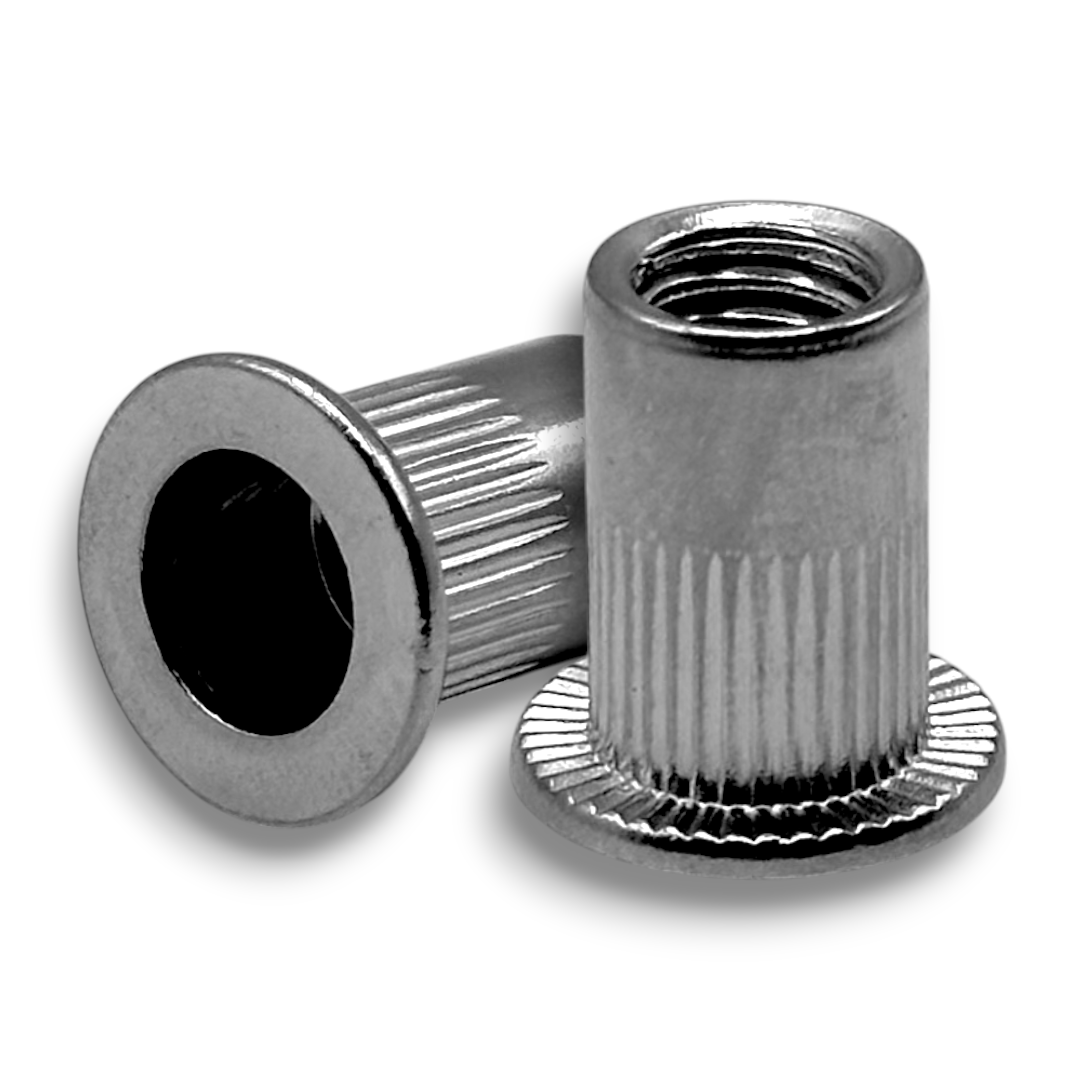

Nitonakrętki kołnierzowe
