Klasy wytrzymałości śrub: co oznaczają liczby 8.8 i 10.9?
Strefa Wiedzy Bufmax | Mechanika i materiałoznawstwo | Czas czytania: ok. 5 min

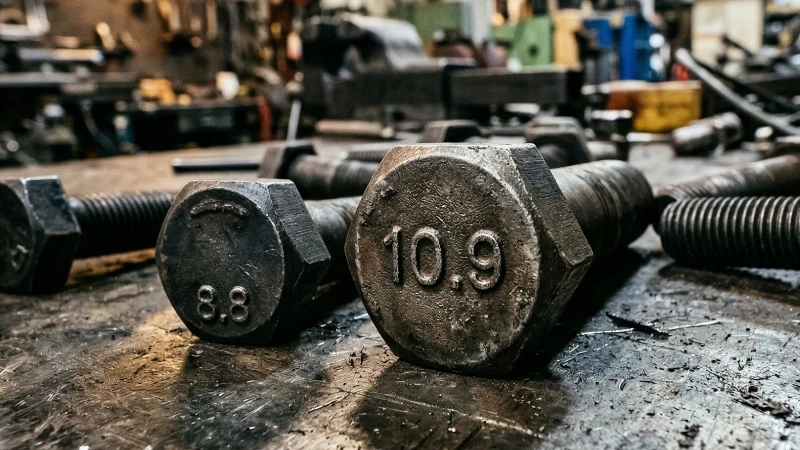

Na łbie każdej śruby stalowej wybite są liczby - najczęściej 4.6, 8.8, 10.9 lub 12.9. Nie są to oznaczenia producenta ani numery serii. To precyzyjny kod mechaniczny, określający właściwości wytrzymałościowe stali, z której śruba została wykonana. Znajomość tych oznaczeń pozwala dobrać właściwy element złączny do obciążenia - i uniknąć awarii wynikającej z zastosowania nieodpowiedniej klasy.
Jak odczytać klasę wytrzymałości? Matematyka w praktyce
Oznaczenie klasy wytrzymałości składa się z dwóch liczb rozdzielonych kropką. Obie niosą konkretną informację materiałową. Wyjaśnimy to na przykładzie klasy 8.8:
Klasa 8.8 - odczyt krok po kroku:
- Pierwsza cyfra × 100 = wytrzymałość na rozciąganie (Rm)
8 × 100 = 800 MPa - to wartość naprężenia, przy którym materiał pęka. Śruba 8.8 zniesie naprężenie rozciągające do 800 megapaskali, zanim dojdzie do zerwania. - Pierwsza cyfra × druga cyfra × 10 = granica plastyczności (Re)
8 × 8 × 10 = 640 MPa - to próg, po przekroczeniu którego śruba ulega trwałemu odkształceniu plastycznemu. Oznacza to, że po zwolnieniu obciążenia nie wraca do pierwotnego kształtu – jest trwale rozciągnięta i musi zostać wymieniona.
Ten sam schemat obowiązuje dla wszystkich klas wytrzymałości. Wystarczy znać dwie liczby, żeby odczytać pełną charakterystykę mechaniczną elementu złącznego.
Klasa 8.8 - standard przemysłowy i budowlany
Śruba klasy 8.8 to najczęściej stosowany element złączny w konstrukcjach stalowych, maszynach i pojazdach. Parametry mechaniczne są wystarczające do zdecydowanej większości zastosowań, w których wymagana jest pewna, powtarzalna nośność połączenia.
Typowe obszary zastosowania klasy 8.8:
- stalowe konstrukcje nośne budynków i hal przemysłowych,
- maszyny przemysłowe - połączenia korpusów, przekładni i fundamentów,
- motoryzacja - zespoły silnika, skrzynia biegów, elementy ramy,
- urządzenia dźwigowe i transportowe przy obciążeniach statycznych,
- instalacje rurociągowe i kołnierzowe przy umiarkowanych ciśnieniach.
Klasa 8.8 wykonana jest ze stali ulepszonej cieplnie (hartowanej i odpuszczonej). Stosunek granicy plastyczności do wytrzymałości na rozciąganie wynosi 0,8, co oznacza, że materiał ma wyraźny zapas przed pęknięciem – śruba odkształci się plastycznie, zanim zostanie zerwana. To właściwość pożądana w wielu zastosowaniach konstrukcyjnych.
Klasa 10.9 - do obciążeń ekstremalnych
Odczytując oznaczenie zgodnie z tym samym schematem:
- Rm = 10 × 100 = 1000 MPa,
- Re = 10 × 9 × 10 = 900 MPa.
Śruba 10.9 jest przeznaczona do połączeń przenoszących duże obciążenia dynamiczne, uderzeniowe i ścinające. Stosunek granicy plastyczności do wytrzymałości na rozciąganie wynosi 0,9 - materiał pracuje z mniejszym zapasem odkształcenia plastycznego, co oznacza wyższą wytrzymałość przy jednoczesnej większej podatności na kruche pękanie pod wpływem udarów i zgięć.
Typowe obszary zastosowania klasy 10.9:
- zawieszenia i elementy układu jezdnego pojazdów ciężkich,
- ciężki sprzęt budowlany - koparki, ładowarki, żurawie,
- połączenia śrubowe przenoszące siły ścinające w węzłach stalowych,
- maszyny robocze poddane silnym drganiom i obciążeniom zmiennym,
- przemysł wydobywczy i energetyczny - połączenia o wysokich wymaganiach nośności.
Tabela porównawcza klas wytrzymałości
| Klasa | Rm (MPa) | Re (MPa) | Typowe zastosowanie |
|---|---|---|---|
| 4.6 | 400 | 240 | Lekkie konstrukcje, stolarka, instalacje |
| 8.8 | 800 | 640 | Standard przemysłowy, konstrukcje stalowe |
| 10.9 | 1000 | 900 | Ciężkie maszyny, zawieszenia, węzły ścinane |
| 12.9 | 1200 | 1080 | Przemysł lotniczy, wyścigowy, narzędziowy |
⚠ Ostrzeżenie eksperta – błędna klasa może oznaczać katastrofę
Nigdy nie zastępuj śruby 10.9 śrubą klasy 8.8.
Jeżeli projekt techniczny, dokumentacja maszyny lub norma wykonania węzła wskazuje klasę 10.9, zastosowanie śruby 8.8 w tym miejscu obniża nośność połączenia o ponad 20%. Przy obciążeniach dynamicznych lub udarowych taka zamiana może doprowadzić do zerwania śruby, utraty spójności konstrukcji i wypadku. Dotyczy to w szczególności zawieszeń pojazdów, węzłów dźwigów i połączeń w ciężkim sprzęcie budowlanym.
Należy też mieć świadomość odwrotnej zależności: wyższa klasa wytrzymałości oznacza wyższą twardość, ale też mniejszą ciągliwość materiału. Śruba 10.9 jest bardziej podatna na kruche pękanie przy silnym wygięciu lub obciążeniu udarowym niż śruba 8.8. Tam, gdzie połączenie jest narażone na wyginanie lub gwałtowne uderzenia, wyższa klasa nie zawsze oznacza lepsze rozwiązanie - decyduje analiza konkretnego przypadku.
