Opis produktu

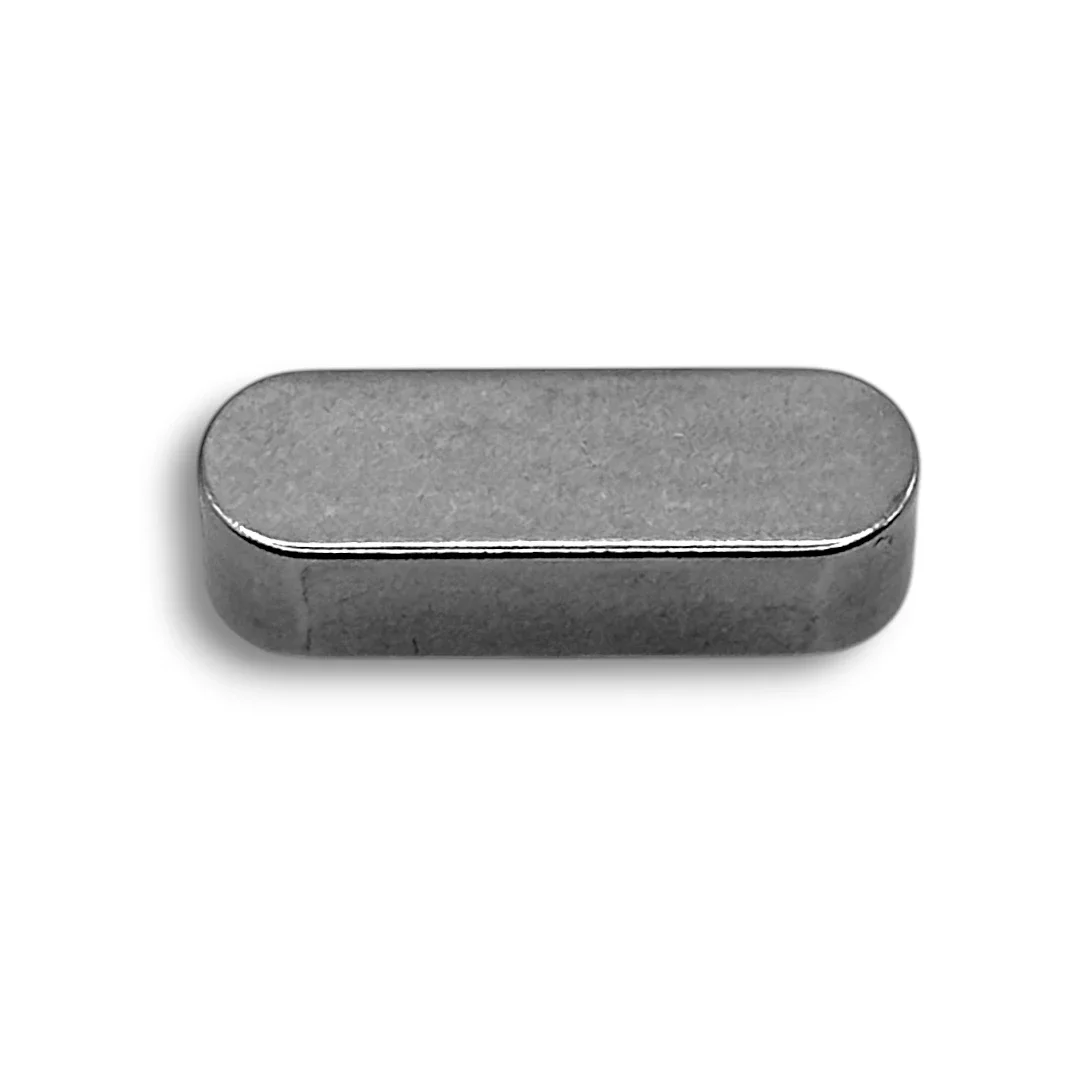

Wpusty pryzmatyczne zaokrąglone (DIN 6885A) - Precyzyjne przeniesienie napędu
Wpust pryzmatyczny z zaokrąglonymi końcami (Typ A), zgodny z normą DIN 6885. Produkt wykonany według normy, stanowi jeden z najważniejszych elementów w budowie maszyn i układów napędowych. Umieszczony w specjalnie wyfrezowanych rowkach, tworzy barierę mechaniczną, która zapobiega obracaniu się piasty względem wału, umożliwiając bezstratne przekazywanie sił skrętnych.
Zastosowanie wpustów pryzmatycznych
Połączenia wpustowe to absolutny standard w każdej dziedzinie mechaniki, gdzie występuje ruch obrotowy i potrzeba przeniesienia mocy z silnika na element wykonawczy. Stosuje się je powszechnie w:
- Budowie maszyn i urządzeń: Osadzanie kół zębatych, łańcuchowych, pasowych oraz sprzęgieł na wałach napędowych i zdawczych.
- Motoryzacji: Zabezpieczanie elementów rozrządu, pomp wody, alternatorów oraz wałków w skrzyniach przekładniowych.
- Silnikach elektrycznych: Standardowe ryglowanie kół pasowych na wirnikach silników trójfazowych i jednofazowych.
- Rolnictwie: Zespoły napędowe kombajnów, ciągników i maszyn towarzyszących narażonych na duże obciążenia.
Specyfikacja materiałowa: Stal INOX (A2 / A4)
W układach napędowych pracujących na zewnątrz, wilgoć często doprowadza do zardzewienia wpustu w rowku, co uniemożliwia ściągnięcie koła zębatego podczas awarii. Aby tego uniknąć, oferujemy wpusty wykonane ze stali wysokoodpornych na utlenianie:
- Stal nierdzewna A2 (AISI 304): Doskonale chroni złącze przed rdzą w standardowych warunkach atmosferycznych. Ułatwia demontaż elementów napędowych podczas rutynowych prac serwisowych maszyn i urządzeń.
- Stal kwasoodporna A4 (AISI 316): Dzięki dodatkowi molibdenu stal ta wykazuje najwyższą odporność na wodę morską, sól i agresywną chemię. To niezbędny wariant do przekładni pracujących na jachtach, w oczyszczalniach ścieków oraz w przemyśle spożywczym.
Kluczowe zalety konstrukcyjne:
- Zaokrąglone końce (Typ A): Taki kształt idealnie pasuje do tzw. rowków zamkniętych, które są wykonywane na wałach za pomocą frezów palcowych. Zapobiega to przemieszczaniu się wpustu wzdłuż osi wału.
- Dokładność wymiarowa: Ścisła tolerancja wykonania (najczęściej h9/h11 dla szerokości) gwarantuje odpowiednie pasowanie, które eliminuje luzy obwodowe powodujące "bicie" i szybsze zużycie mechanizmów.
- Czysta powierzchnia boczna: Gładkie ściany wpustu równomiernie rozprowadzają ogromne naciski powierzchniowe powstające podczas przyspieszania i hamowania maszyn.
