Opis produktu

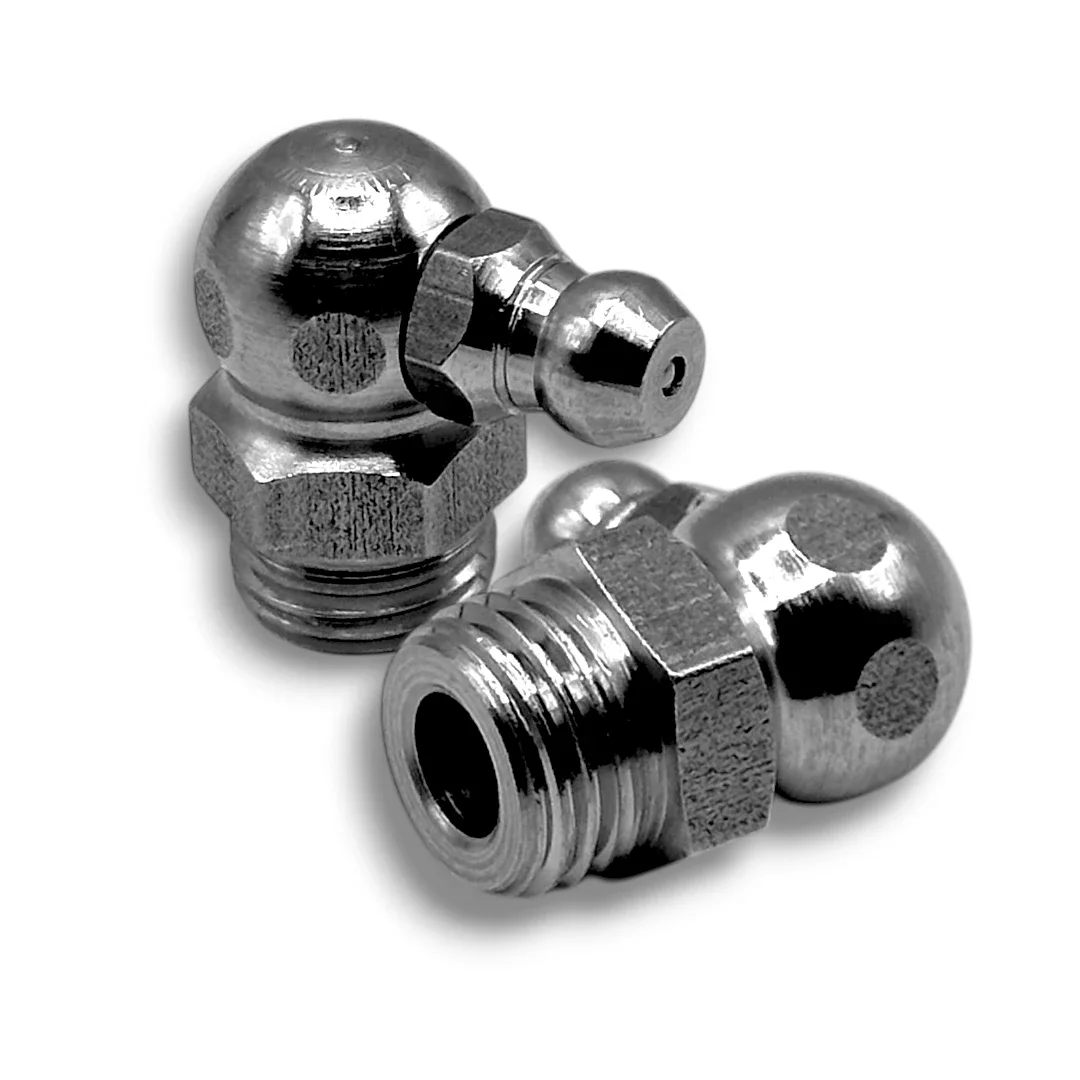

Smarowniczki stożkowe kątowe 90° (Typ H3) - Serwisowanie w ciasnych przestrzeniach
Smarowniczka stożkowa o profilu kątowym (90 stopni), potocznie nazywana kalamitką kątową, odpowiada normie DIN 71412 C (Typ H3). Produkt wykonany według normy, został zaprojektowany z myślą o węzłach tarcia, w których prostopadłe podejście końcówką smarownicy jest niemożliwe ze względu na osłony lub bliskość innych elementów maszyny. Zagięta główka pozwala na boczne, bezproblemowe wtłoczenie smaru stałego.
Jak prawidłowo dobrać rozmiar gwintu?
W mechanice maszyn stosuje się dwa główne standardy gwintów. Prawidłowy dobór ma kluczowe znaczenie dla szczelności układu:
- Gwinty metryczne (np. M8x1,0): Oznaczenie M wskazuje na powszechny w Europie system metryczny. Pierwsza wartość (8) to średnica zewnętrzna gwintu w milimetrach. Druga cyfra (1,0) to skok gwintu. Większość kalamitek posiada gwint drobnozwojny, który poprzez gęstsze zwoje lepiej zapobiega wyciekom wstecznym smaru i jest odporniejszy na wibracje układu.
- Gwinty calowe rurowe (np. R 1/8-28): Litera R oznacza stożkowy gwint rurowy (standard brytyjski). Wymiar 1/8" to rozmiar nominalny (rzeczywista średnica gwintu wynosi tu blisko 9,7 mm). Wartość po myślniku (-28) określa liczbę zwojów na cal (TPI). Konstrukcja stożkowa sprawia, że gwint samoistnie uszczelnia się w gnieździe w miarę dokręcania.
Zastosowanie i materiał wykonania
Kalamitki kątowe są niezbędne przy serwisowaniu pojazdów, ciężkiego sprzętu i zautomatyzowanych linii produkcyjnych. W ofercie sklepu Bufmax dostępne są warianty dostosowane do różnych warunków środowiskowych:
- Stal A1 / 1.4305 (Automatowa): Dobra odporność korozyjna, przeznaczona do zamkniętych hal produkcyjnych i suchych środowisk maszynowych.
- Stal nierdzewna A2 (AISI 304): Wysoka odporność na wilgoć, doskonała do maszyn budowlanych, rolniczych i pojazdów pracujących na zewnątrz.
- Stal kwasoodporna A4 (AISI 316): Najwyższa ochrona przed solą, nawozami sztucznymi i środkami chemicznymi. Stosowana w przemyśle morskim i spożywczym.
Kluczowe zalety konstrukcyjne:
- Boczne podejście 90°: Umożliwia serwisowanie łożysk i krzyżaków wałów napędowych umieszczonych w głębokich wnękach maszyn.
- Wewnętrzny zawór kulowy: Uszczelniona sprężyną kulka blokuje powrót smaru i zapobiega wnikaniu zanieczyszczeń stałych oraz wody.
- Sześciokątna lub kwadratowa podstawa: Pozwala na dokręcenie elementu przy użyciu standardowych narzędzi płaskich, co chroni delikatny kołnierz przed zgnieceniem.
Wskazówka montażowa: Głównym wyzwaniem przy montażu smarowniczek kątowych jest ich ostateczne pozycjonowanie. Element należy wkręcać z wyczuciem, aby po osiągnięciu odpowiedniego uszczelnienia gwintu, główka była skierowana w stronę ułatwiającą późniejsze podpięcie wężyka smarownicy. Przekręcenie kalamitki "na siłę" w celu idealnego ustawienia kąta może skutkować jej ukręceniem (zerwanie na wysokości przewężenia gwintu).
